當前位置：產品中心 >> LAB實驗室設備及儀器儀表產品 >> 量具稱量、測量測繪儀器 >> 力學測量?jī)x器 >> 力學配件 >> 螺旋動立式側搖測試臺（帶拉力計）
產品目錄
| 廠商名稱 | 產品名稱 | 產品訂貨號 | 貨期（周） | 產品價格 |
|---|---|---|---|---|
| 美國ABE | 螺旋動立式側搖測試臺（帶拉力計） | AL632874 | 洽詢 | 5050 |
產品特點
產品名稱：
功 能：
手動立式側搖測試臺專為HF系列和NK系列推拉力計配備，可組合成不同用途的試驗機臺，適用各種插拔力、按壓力、破壞試
驗等測試。在顯示力值的同時，還可以加裝數顯標尺，顯示其位移量，對不同工件進行相同位移量下的對比測試。
特 點：
機臺底座大穩定性好，適合室內桌上測試使用。
梯形螺桿轉動，側面手輪加載，操作簡單穩定。
底座標配的移動平臺，可實現左右、前後移動，方便準確裝夾。
可將本機臺安裝於桌（臺）上使用，使機架更加穩固。
配有數顯標尺，可隨時採集行程數據
功 能：
手動立式側搖測試臺專為HF系列和NK系列推拉力計配備，可組合成不同用途的試驗機臺，適用各種插拔力、按壓力、破壞試
驗等測試。在顯示力值的同時，還可以加裝數顯標尺，顯示其位移量，對不同工件進行相同位移量下的對比測試。
特 點：
機臺底座大穩定性好，適合室內桌上測試使用。
梯形螺桿轉動，側面手輪加載，操作簡單穩定。
底座標配的移動平臺，可實現左右、前後移動，方便準確裝夾。
可將本機臺安裝於桌（臺）上使用，使機架更加穩固。
配有數顯標尺，可隨時採集行程數據
技術指標
長×寬×高：260mm×360mm×500mm
行程：180mm
額定負荷：500N、1000N
重量：18kg
行程：180mm
額定負荷：500N、1000N
重量：18kg
測量特性
機臺及推拉力計安裝方法：
1、機臺安裝方法：

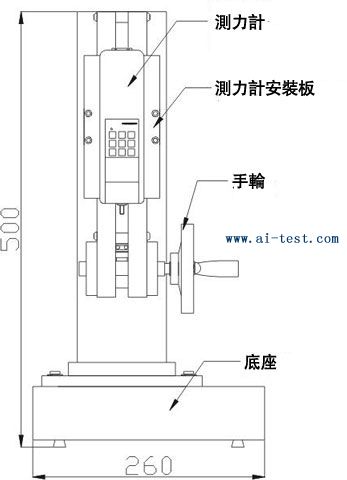

本機臺可安裝在桌子用。使機臺更加穩固，請保證工作臺面水準，使測試得到準確的數值。安裝時請參考（上圖右邊）安
裝。
2、推拉力計的安裝方法：
(1)用M4扳手將測力計安裝板上4個M4×15的內六角圓柱頭螺釘鬆開，卸下測力計安裝板。
(2)安裝HF系列（數顯式推拉力計）的推拉力計時，用M4內六角扳手將附件袋裡的4枚M4×10的內六角螺釘穿過測力計安裝板
上90×40的孔旋入測力計4個M4的螺紋孔內，將測力計安裝到測力計安裝板上或用十字細絲刀將附件袋裡的4枚M3×10的十字
槽盤頭螺釘穿過測力計內，將測力計安裝到測力計安裝板上。安裝板上145×30的孔旋入測力計4個M3的螺紋孔。
(3)安裝NK系列（指針式推拉力計）的推拉力計時，用十字螺釘卸下，將附件袋裡的4枚M3×10的螺釘卸下，將附件袋裡的4
枚M3×14的十字槽螺釘穿過測力計安裝板上的145×30的安裝孔，旋入測力計後蓋上的4個M3螺紋孔（卸下M3×10的螺釘?shù)穆?
紋孔）。
(4)安裝好推拉力計表後，用M4內六角扳手將測力計安裝板重新安裝到機架上面。根據所需測試的樣品特點，將其機臺安裝
或安放在工作臺上合適的位置。旋轉測試架側面的手輪，測力計就能上下平穩移動，完成測試工作。
日常保養及維護：
1、請勿超載使用，本機架額定負荷為500N。
2、注意日常的工作，保持機臺各部件清潔。
3、在使用過程中機臺運行滯澀不靈活時，請向機臺兩側軸承座上的加油孔內添加少許機油潤滑。機臺出現故障時請及時聯
繫廠家或銷售點（請勿擅自拆卸、修理）。
1、機臺安裝方法：
本機臺可安裝在桌子用。使機臺更加穩固，請保證工作臺面水準，使測試得到準確的數值。安裝時請參考（上圖右邊）安
裝。
2、推拉力計的安裝方法：
(1)用M4扳手將測力計安裝板上4個M4×15的內六角圓柱頭螺釘鬆開，卸下測力計安裝板。
(2)安裝HF系列（數顯式推拉力計）的推拉力計時，用M4內六角扳手將附件袋裡的4枚M4×10的內六角螺釘穿過測力計安裝板
上90×40的孔旋入測力計4個M4的螺紋孔內，將測力計安裝到測力計安裝板上或用十字細絲刀將附件袋裡的4枚M3×10的十字
槽盤頭螺釘穿過測力計內，將測力計安裝到測力計安裝板上。安裝板上145×30的孔旋入測力計4個M3的螺紋孔。
(3)安裝NK系列（指針式推拉力計）的推拉力計時，用十字螺釘卸下，將附件袋裡的4枚M3×10的螺釘卸下，將附件袋裡的4
枚M3×14的十字槽螺釘穿過測力計安裝板上的145×30的安裝孔，旋入測力計後蓋上的4個M3螺紋孔（卸下M3×10的螺釘?shù)穆?
紋孔）。
(4)安裝好推拉力計表後，用M4內六角扳手將測力計安裝板重新安裝到機架上面。根據所需測試的樣品特點，將其機臺安裝
或安放在工作臺上合適的位置。旋轉測試架側面的手輪，測力計就能上下平穩移動，完成測試工作。
日常保養及維護：
1、請勿超載使用，本機架額定負荷為500N。
2、注意日常的工作，保持機臺各部件清潔。
3、在使用過程中機臺運行滯澀不靈活時，請向機臺兩側軸承座上的加油孔內添加少許機油潤滑。機臺出現故障時請及時聯
繫廠家或銷售點（請勿擅自拆卸、修理）。
物理特性
可選附件
持有證書
備注
產品規格列表
| 產品訂貨號 | 產品介紹 | 符合標準 | 最小訂量 | 價格 | 貨期 | 備注 |
| AL632874 | 螺旋動立式側搖測試臺（帶拉力計）：長×寬×高：260mm×360mm×500mm；行程：180mm；額定負荷：500N；重量：18kg；品牌：美國ABE | 1 | 5050 | 洽詢 | 備注 | |
| A632249 | 螺旋動立式側搖測試臺（帶拉力計）：額定負荷：1000N；其他參數和AL632874一樣；品牌：美國ABE | 1 | 5760 | 洽詢 | 備注 |
