當前位置：產品中心 >> LAB實驗室設備及儀器儀表產品 >> 量具稱量、測量測繪儀器 >> 力學測量儀器 >> 稱重測力傳感器 >> 板環式傳感器
| 廠商名稱 | 產品名稱 | 產品訂貨號 | 貨期（周） | 產品價格 |
|---|---|---|---|---|
| 中國 | 板環式傳感器 | A631745 | 洽詢 | 洽詢 |
產品特點
技術指標
|
額定載荷 Rated Load |
2,3,5,10,15,30t |
|
靈敏度Sensitivity |
1.8±0.002mv/v |
|
綜合誤差 Total error |
±0.03﹪F.S ; ±0.05﹪F.S |
|
蠕變(30分鐘)Creep(30min) |
±0.03﹪F.S |
|
零點平衡 Zero balance |
±1﹪F.S |
|
零點溫度影響 TCO |
±0.02﹪F.S/10℃ |
|
輸出溫度影響 TC SPAN |
±0.02﹪F.S/10℃ |
|
輸入阻抗 Input resistance |
400 ±10Ω |
|
輸出阻抗 Output resistance |
352 ±3Ω;352 ±5Ω |
|
絕緣電阻礙Insulation resistance |
≥5000MΩ |
|
工作溫度范圍Operating Temp Range |
-30～+70℃ |
|
安全過載 Safe load limit |
150﹪F.S |
|
極限過載 Over load limit |
200﹪F.S |
|
推薦激勵電壓Recommendexcitation |
10～12V DC |
|
最大激勵電壓 Maximumu excitation |
15V DC |
|
密封等級 Protection Class |
IP67 |
|
材質 Construction |
合金鋼Alloy Steel |
|
電纜 Cable |
Length=L: 2m (2～5t),16m(10～15t);20m (20～30t)
Diameter: Φ 5mm |
測量特性

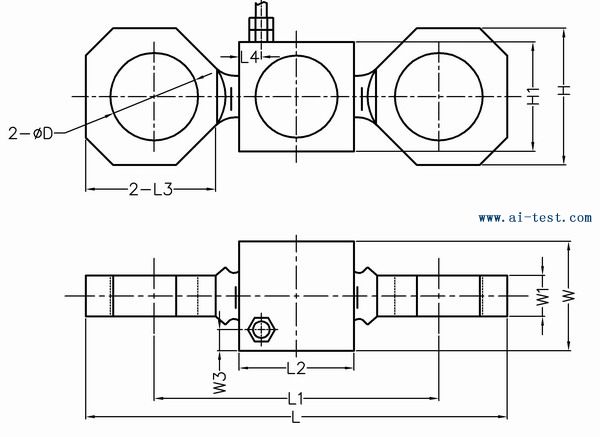

對應尺寸:
|
額定載荷 |
L |
L1 |
L2 |
L3 |
L4 |
H |
H1 |
W1 |
W |
W3 |
D |
關節軸承型號 |
|
2、3 |
154 |
104 |
42 |
48 |
8 |
50 |
40 |
15 |
40 |
8.5 |
Φ32 |
U17 |
|
5 |
211 |
141 |
63 |
62 |
16.8 |
68 |
58 |
20 |
55 |
8.5 |
Φ35 |
GE20 |
|
10 |
241 |
161 |
78 |
78 |
17.3 |
85 |
68 |
25 |
62 |
8.75 |
Φ47 |
GE30 |
|
15 |
310 |
202 |
108 |
108 |
20 |
108 |
80 |
35 |
70 |
10 |
Φ55 |
GE35 |
|
30 |
351 |
227 |
118 |
118 |
23 |
118 |
85 |
40 |
75 |
10 |
Φ62 |
GE40 |
物理特性
可選附件
持有證書
備注
產品規格列表
| 產品訂貨號 | 產品介紹 | 符合標準 | 最小訂量 | 價格 | 貨期 | 備注 |
| A631745 | 板環式傳感器：額定載荷 Rated Load：2,3,5,10,15,30t；靈敏度Sensitivity：1.8±0.002mv/v；綜合誤差 Total error：±0.03﹪F.S ; ±0.05﹪F.S；蠕變(30分鐘)Creep(30min)：±0.03﹪F.S；零點平衡 Zero balance：±1﹪F.S；零點溫度影響 TCO：±0.02﹪F.S/10℃；輸出溫度影響 TC SPAN：±0.02﹪F.S/10℃；輸入阻抗 Input resistance：400 ±10Ω；輸出阻抗 Output resistance：352 ±3Ω;352 ±5Ω；絕緣電阻礙Insulation resistance：≥5000MΩ；工作溫度范圍Operating Temp Range：-30～+70℃；安全過載 Safe load limit：150﹪F.S；極限過載 Over load limit：200﹪F.S；推薦激勵電壓Recommendexcitation：10～12V DC；最大激勵電壓 Maximumu excitation：15V DC；密封等級 Protection Class：IP67；材質 Construction：合金鋼Alloy Steel；電纜 Cable：Length=L: 2m (2～5t),16m(10～15t);20m (20～30t)；Diameter: Φ 5mm，；品牌：中國 | 1 | 洽詢 | 洽詢 | 備注 |
